LS-2100 FCT在线自动测试设备

东莞市立硕电子科技有限公司专业销售充电桩自动测试系统,提供充电桩自动测试系统产品图片了解,找充电桩自动测试系统就找东莞市立硕电子科技有限公司.
  • 详情说明
  • 主要技术指标
  • 其它技术指标
一、概述
本设备支持各类电子产品的PCBA全方位FCT功能测试,可单机使用直接对接厂线皮带线;也可以对接其它自动化设备组成自动线。本自动化设备包含3个模块功能站别,分别是条码扫描(预留位置)、FCT功能测试、自动打点模块。设备可兼容多个机种,换机种时只需调整轨道线宽度更换测试治具即可,5分钟内换线完成。
二、设备描述
2.1、设备型号:LS-2100
2.2、设备简介:

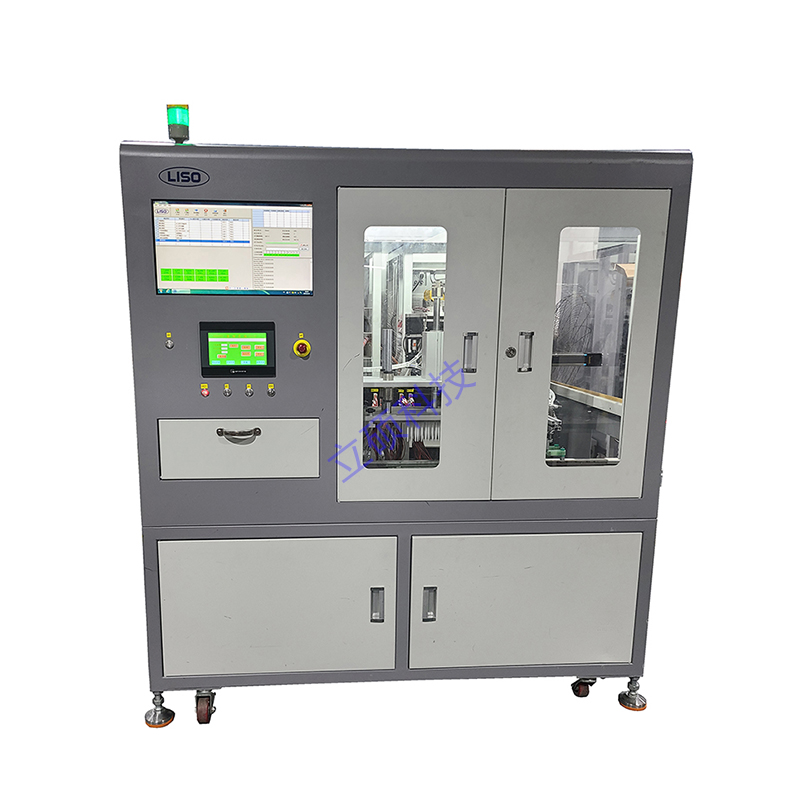

本设备为FCT在线测试平台,使用治具连接产品与设备,所有取放动作、信号读取、规格判定均为自动模式。具有防误操作、防误压板等功能。软件具体自动、手动运行和控制模式。使用轨道结构循环式测试、单机使用时只需操作员将产品放入进料口(或者通过对接皮带线,产品自动流入进料口),其他动作均为自动模式。
2.3设备特点:
1、支持单板多联片产品测试,大幅提升生产测试产能;
2、系统界面人性化,操作简单易学,符合生产线使用需求;
3、开放式软件操作平台,可供使用者撰写、修改测试程序;
4、系统架构设计模块化、弹性化,系统维护或扩充容易;
2.4、硬件要求:
2.4.1  外观要求:壳体采用工业灰颜色,鼠标键盘采用无线鼠标键盘;

2.4.2  设备能源要求:
1.气源:4~7kg/cm2 (自动机必须有气压开关检测装置,压力超出设定范围时有报警提示)。
2. 电源:220VAC/380VAC,50HZ(设备主电源需漏电保护断路器,漏电流30mA);
2.4.3设备基本动作要求:
1.测试采用在线模式,PCB板到位后,底台上升,压台下压至测试治具位后自动测试,OK后跟随流水线流入下一站;
2.测试的不良品通过打点模块在产品上面打点做标示,单机使用时流出后由人工进行区分;与其它设备对接时系统会给其它设备相关信号告知不良品具体位置后由其它设备处理。一定时间段内不良品数达到一定的数量时,设备报警提示人工对设备进行检查,不良报警数量可以进行编程设定;
3.测试位置采用针板更换方式,针板与自动测试机采用排针对插方式,可以通用所有连板测试;测试针板及压合更换简单方便,测试针板采用玻纤板材质,针板厚度10mm,压板采用亚克力板,板厚5mm,保证硬度,测试顶针采用ingun品牌;

2.4.4  测试动作说明:
1.PCB板运行到缓存区,自动扫码(如不进行扫码则自动进入下一工位);
2.产品流到测试位后阻挡定位,针床底台上升使PCB板脱离轨道皮带线,压台下降。压台针床压紧产品后开始测试。测试完成后,测试设备给到自动化设备OK与NG信号。压台上升,底座下降,产品接触到皮带自动流入打点站;
3. 流入打点站后,后重复1-2步骤,打点站根据接收到的OK与NG信号自动对产品打点。不良打点完成后自动流出产品待放区;

2.4.5 轨道宽度可以手动调节,根据实际PCB连板宽度调节,保证测试更换;预留扫取条码位置及软件功能,后续可以扩展添加。

2.4.6 设备稼动率≥95%,设备测试准确性≥98%
2.4.7 设备其它要求
1.设备及辅助设备需安装福马轮(根据设备尺寸及重量匹配相应的型号),工装夹具与设备连接需用工业航空信息插头,电源线、气管不允许出现拖地现象,所有线缆应有阻燃防护;
2.操作屏幕及机台上物理按钮应的明显的中文标识,屏幕内应具有产能实时计数与产量设置,故障查询,参数设备(进入参数调节画面需要密码确认)、手自动转换功能等基本功能;

2.4.8 待测产品尺寸
当前设备手动调节轨道宽度,兼容产品尺寸为最小宽度80mm、最大宽度为350mm、最大长度为350mm;

2.4.9 外观尺寸
当前设备包括打点工站的总尺寸为:长1610mm*宽1200*高1710mm(参考尺寸)

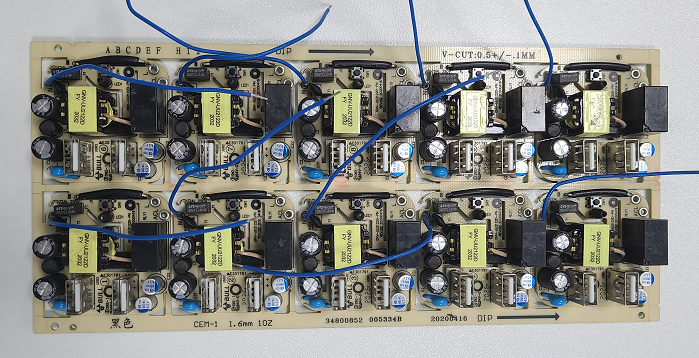

产品样板

1、多通道并行测试,同时测试多个待测物,大幅提升测试产能;
2、弹性架构的软件平台;
3、系统内建优化的标准测试项目,测试效能佳;
4、特别针对于生产线测试的要求,系统软件操作简单快捷;
5、系统硬件可扩充性强,可新增硬件及新测试项目;
6、系统符合Energy Star 平均效率测试要求。

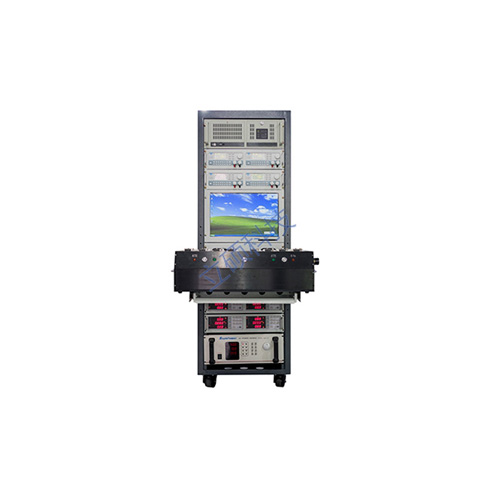

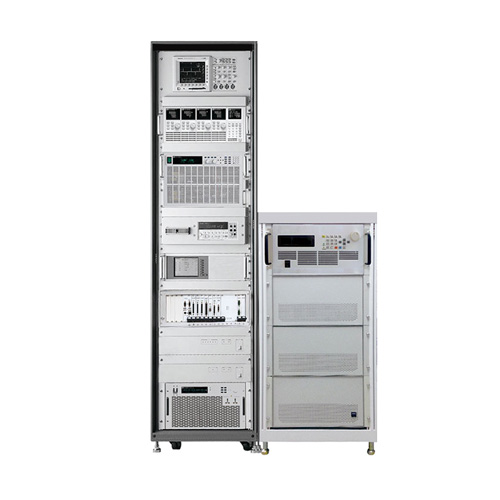

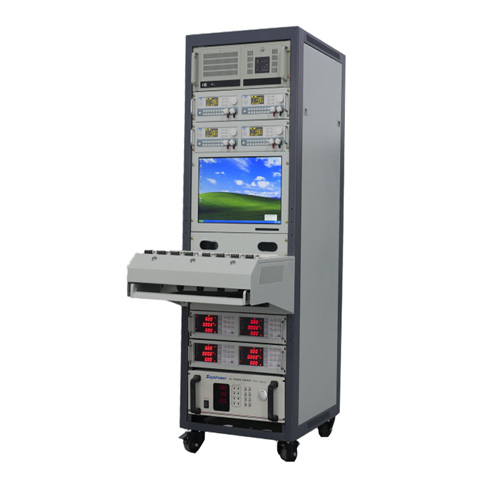

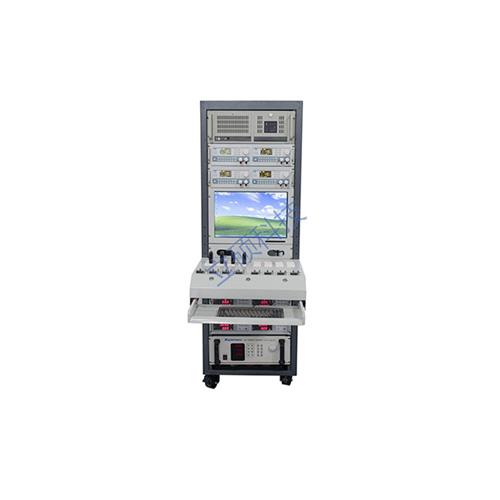

产品详情
主要特点:
1、针对开关电源产品特性优化的标准测试项目,简单易学;
2、支持一次性并行测试多台待测产品,大幅提升生产测试产能;
3、支持多组输出的开关电源产品测试,满足各种电源测试需求;
4、系统界面人性化,操作简单易学,符合生产线使用需求;
5、开放式软件编辑平台,可供使用者撰写、修改测试程序;
6、系统架构设计模块化、弹性化,系统维护或扩充容易
交流输入特性测试:
1、浪涌电流
2、有效值电流
3、谐波THD
4、谐波失真波形
5、输入功率
6、输入功率因数
7、输入电压
8、输入断电/掉电
直流输出特性测试:
9、输出电压
10、输出电压稳定性(限压特性)
11、输出电流(限流特性)
12、输出电流稳定性
13、输出纹波noise杂讯ripple
14、时序
整体特性测试:
15、待机功耗
16、空载功耗
17、效率
保护特性测试:
18、输入过压保护
19、输出过电流保护
20、输出过压保护
21、输出短路保护
22、输出过功率保护
特殊功能测试:

23、CAN Bus通讯接口测试
