产品类型：ATE电源测试系统
系统概述:
AX-2860 ATE电源自动测试系统适用于AC/DC类DC电源供应器、适配器、充电器、LED电源等开关电源之综合性能测试。系统采用硬体模块化内嵌式框架结构，可根据客户产品测试要求提供众多变化的硬体选择，方便客户设备投入成本控制，系统兼容多种不同品牌/型号的可编程交流/直流电源供应器、直流电子负载、功率分析仪、数字示波器、时序/杂讯分析仪等。系统内建针对电源特性优化标准的测试项目，结合开放式软件架构，使用者可依需求自行编辑测试程序，系统为左右双工位测试方式，可以进行左右自动切换测试，一次可测试多个单组输出及多个多组输出的电源产品，大幅度提高生产测试产能，同时也支持单台多组输出的开关电源产品测试，满足任何形式的开关电源测试需求。该系统功能强大，操作简单，具备自动生成测试报表、编辑统计分析、进行系统管理，满足现代化品质控制与生产测试需求，同时也支持Shop Floor制程管制系统，实现远程网络监控，是开关电源厂家生产线最理想的综合性能自动测试系统。

产品特点：
　　1、节省人工、降低制造成本、提高生产效率：ATE测试与高压测试相互不间断切换测试，整个切换完全不需要人工手动操作，测试时间完全可以只算时间更长的ATE测试。省去了高压测试时间及取放产品时间，大幅提高生产效率；高压测试与ATE测试原来两个工位的测试现只需一个工位就可完成，减少了一个操作人员，降低了生产制造成本。
　　2、安全性能高：ATE测试与高压测试线路实现机械分离，相关线路全部用耐压程度很高的材料制做，避免了高压对测试仪器的影响；专门设计的防夹、防压、防误操作电路，极大的提高了作业员的操作安全。
　　3、抗干扰能力强：内部良好的机械性能，排除各类干扰，确保各类测试指标稳定准确输出。
　　4、适用性强：适合于各种电源（电源适配器Adapter、充电器Charger、Led驱动电源Led Driver）的量产测试；适合于各种阶段测试（成品阶段测试、半成品阶段测试）需要；适合各种不同外观电源测试；支持各种智能化的安规测试设备（例如：华仪7400系列、CHROMA19000系列等安规测试设备...）。
　　5、灵活性强：ATE+Hi-POT自动切换治具可根据产品量身定制。
产品详情
主要特点：
　　1、针对开关电源产品特性优化的标准测试项目，简单易学；
　　2、支持一次性并行测试多个待测产品，大幅提升生产测试产能；
　　3、支持多组输出的开关电源产品测试，满足各种电源测试需求；
　　4、系统界面人性化，操作简单易学，符合生产线使用需求；
　　5、开放式软件编辑平台，可供使用者撰写、修改测试程序；
　　6、系统架构设计模块化、弹性化，系统维护或扩充容易；
　　7、系统符合Energy Star 平均效率测试要求；
　　8、可配合PCBA连板测试治具，进行多连板自动测试，节省作业人员。
模块化设计，易于维护
　　AX-2800 电源自动测试系统软件与硬件均采用模块化设计，组建一个方便快捷、功能齐全的的电源测试平台。更加利于日后的检修和维护，减低对生产线的影响。

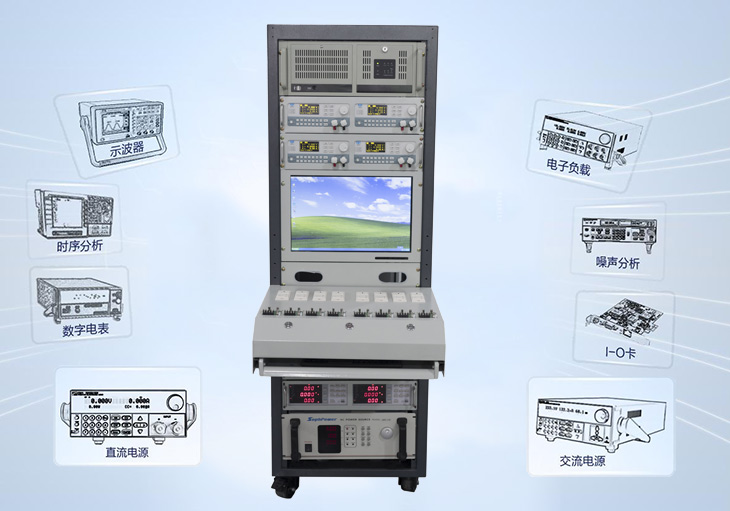

硬件结构图

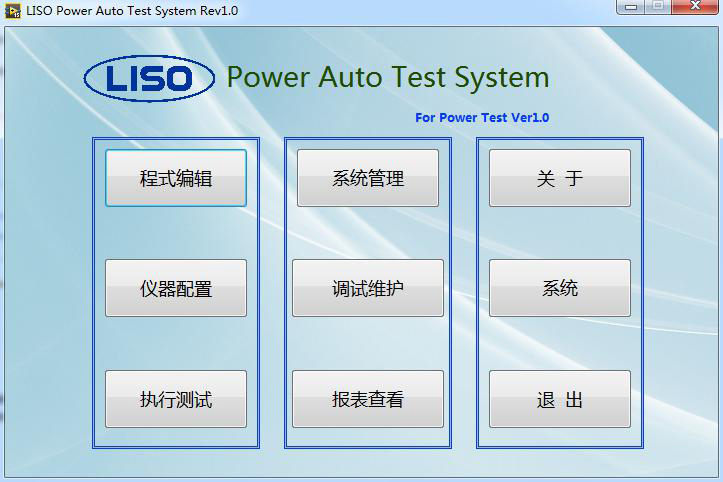

软件架构图

综合测试项目	Test items	综合测试项目	Comprehensive Test items
1、直流输出电压	DC output voltage	23、QC2.0-3.0快充测试	QC 2.0-3.0 quick charge test
2、直流输出电流	DC output current	24、MTK快充测试	MTK quick charge test
3、峰对峰值杂讯	Peak-Peak noise	25、输入频率缓升/降测试	Input freq. ramp
4、瞬时反应时间	Transient response time	26、输出电压顺序	Tracking
5、瞬时电压	Transient spike	27、短路测试	Short circuit test
6、电压稳定度	Voltage regulation	28、短路电流测试	Short circuit current
7、电流稳定度	Current regulation	29、过电压保护	OV protection
8、开机时序	Turn ON time	30、低电压保护	UV protection
9、上升时间	Rise time	31、超载保护	OL protection
10、下降时间	Fall time	32、过功率保护	OP protection
11、关机时间	Hold-up time	33、测试中调整	In-test adjustment
12、浪涌电流测试	Inrush current test	34、输入断电测试	AC cycle drop out
13、电源备妥信号（PG）	Power good signal	35、输入电源失真模疑	PLD simulation
14、电源失效信号（PF）	Power fail signal	36、GPIB读/写	GPIB read/write
15、开启电源供应器信号	P/S ON signal	37、232读/写	232 read/write
16、输出上升波形	Power up sequence	38、USB读/写	USB read/write
17、输出下降波形	Power off sequence	39、TTL信号控制	TTL signal control
18、效率	Effciency	40、继电器控制	Relay control
19、输入有效值电流	Input RMS current	41、条形码读取	Bar code scan
20、输入功率	Input power	42、动态测试	Dynamic test
21、输入功率因子	Input power factor	43、定电压模式下的电流测量	DC Current under C.V.Mode
22、输入电压缓升/降测试	Input voltage ramp	44、定功率模式下的特性测量	Specification under C.P.Mode
